光芯片时代，最容易被忽视的器件
AI 数据中心真正决定光互连性能的，并不只是光引擎，而是那块把 64 根、128 根光纤精确对准硅光芯片的 FAU。
过去两年，硅光、CPO、NPO 成为了光通信最热门的关键词。
几乎所有人的关注点，都集中在激光器、PIC、调制器和光引擎身上。但实际上，在一颗 CPO 光引擎内部，还有一个看起来并不起眼、却决定整条链路良率与功耗的关键器件——FAU（Fiber Array Unit，光纤阵列单元）。
它不是芯片，却是芯片与世界连接的第一道接口。
很多业内人士甚至开玩笑说：没有 FAU，再好的硅光芯片也出不了光。
什么是 FAU？
FAU 的中文全称叫光纤阵列单元。
简单理解，它就是把几十根甚至上百根单模光纤，以微米级精度固定在一起，并一次性与硅光芯片完成对接的精密光学组件。

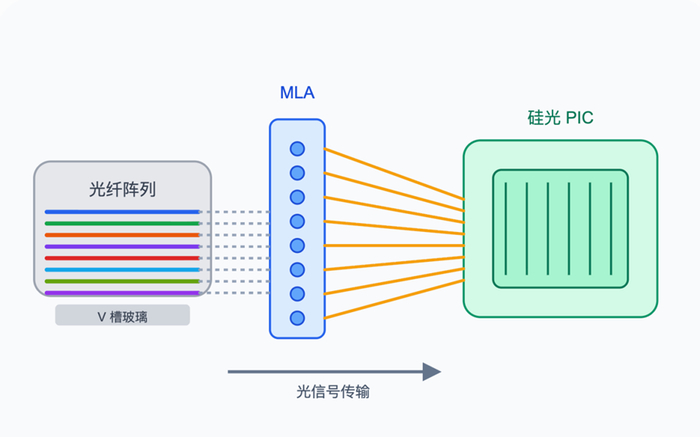

典型结构如下：

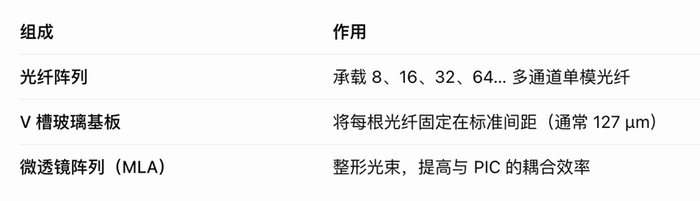

整个组件通常由三部分组成：
真正困难的地方不是“固定光纤”，而是让几十根光纤同时与几十个硅光波导实现微米级对准。这也是 FAU 成为高壁垒器件的原因。
为什么 AI 光模块离不开 FAU？

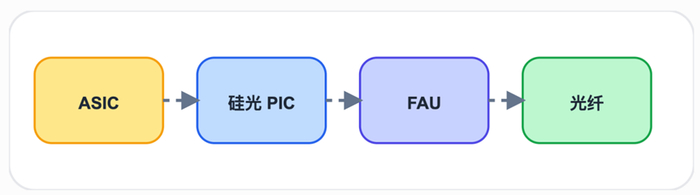

先看一条最简单的光链路。
很多人以为光从 PIC 出来，直接进入光纤。
事实上，中间几乎都会经过 FAU。
原因在于，硅光芯片输出的是“波导模式”，而光纤接受的是“光纤模式”，两者尺寸相差数倍，无法直接高效连接。
举个形象的例子：
硅光波导里的光，像一支极细的激光笔；
单模光纤里的光，则像一束直径更大的稳定光柱。
如果直接对接，大量能量都会散射掉。
FAU 的作用，就是把几十路这样的光同时精准接住，并通过微透镜重新塑形，使两种模式尽可能重叠，从而降低插入损耗。
AGC
换句话说：
PIC 决定能不能产生高速光信号，而 FAU 决定这些光能不能真正进入光纤。
FAU 为什么比想象中难？
真正的挑战来自四个字：多通道同步。
今天的 AI 光引擎，已经从过去的 8 通道发展到 32、64，甚至 128 通道。
这意味着不是对准一根光纤，而是几十根同时对准。
第一重难点：127 μm 的世界

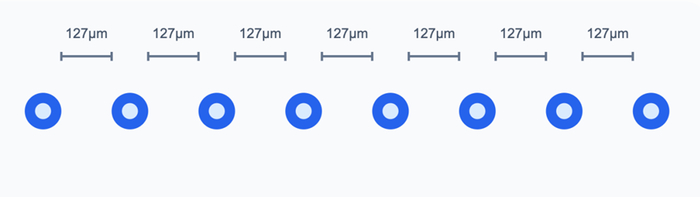

目前行业最常见的光纤间距是 127 微米。
这不是随便定的数字，而是整个 MT/MPO 光纤生态几十年来形成的标准。FAU 必须保证每一根光纤都保持这个间距，否则后续连接器就无法兼容。
看起来容易，但问题在于：
当通道增加到 64 根时，最左边与最右边累计长度已经超过 8 mm。
任何 0.5 μm 的累计误差，都可能导致最后几路完全失配。
所以真正重要的不是单根精度，而是整排光纤的一致性。

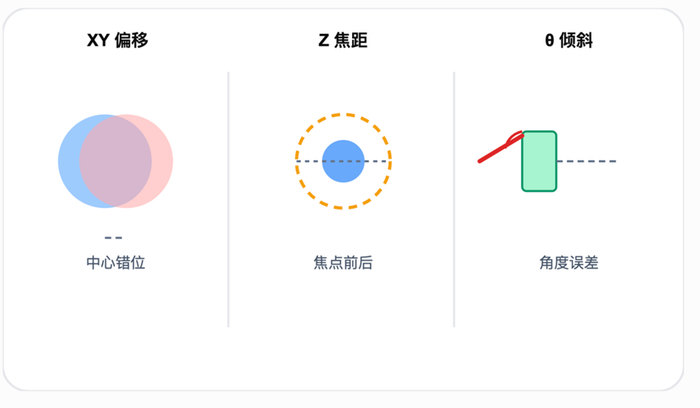

第二重难点：XY、Z、θ 三维对准
光耦合不是二维，而是三维。

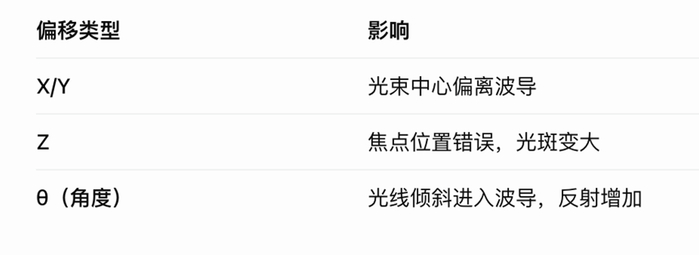

任何一个方向发生偏移，都会造成损耗：
对于单模光纤而言，允许的误差往往只有几微米。
也就是说，一根头发丝（约 70 μm）已经足够让几十条光路全部失效。
为什么 CPO 时代，FAU 价值暴涨？
传统可插拔光模块中，光模块可以独立调校，再插入交换机。但 CPO 不一样。光引擎直接放在交换 ASIC 周围，意味着：通道数量暴增；空间极度受限；无法逐路人工调节；必须一次性完成整体耦合。
于是，FAU 从“连接器”变成了系统级光学接口。

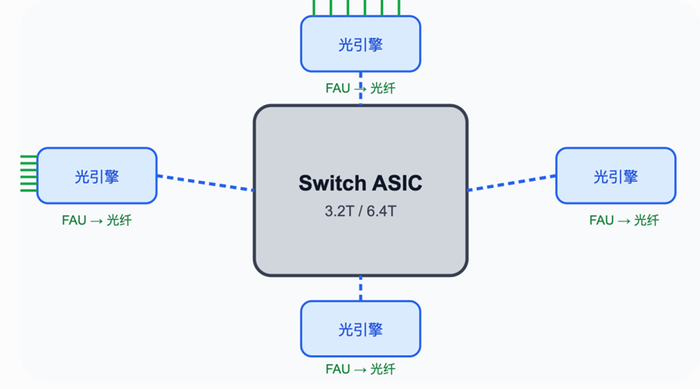

可以看到，FAU 不再只是模块末端，而是直接围绕 ASIC 布局。
它决定了三件事情：
链路损耗：每降低 1 dB，都意味着激光器功耗下降；
封装良率：几十路一次性对准，决定量产成本；
长期可靠性：温漂、应力、胶体收缩都会影响耦合稳定性。
因此，包括博通、英伟达、Marvell、Cisco 等 CPO 路线，本质上都高度依赖高精度 FAU 能力。
微透镜，才是 FAU 的真正灵魂

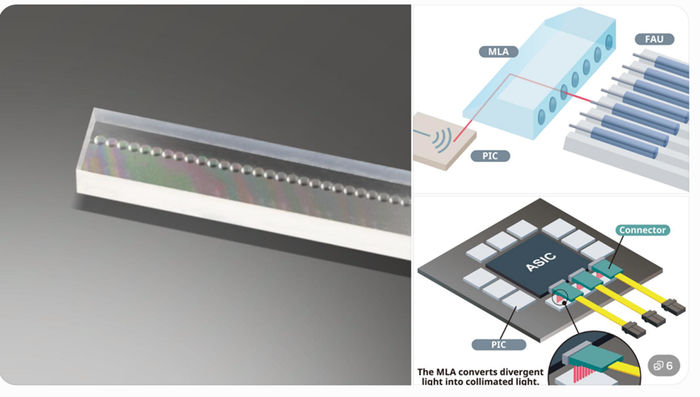

很多人认为 FAU 就是一排光纤。其实真正拉开差距的是前面的 MLA（Micro Lens Array，微透镜阵列）。

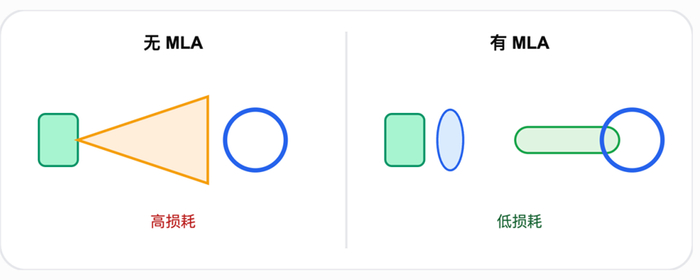

为什么要加透镜？因为硅光芯片出来的光会发散。如果直接进入光纤：
加入 MLA 后，光束会先经历两步：Collimation（准直）：把发散光变成近似平行光；Focusing（聚焦）：重新聚焦到光纤模式尺寸。

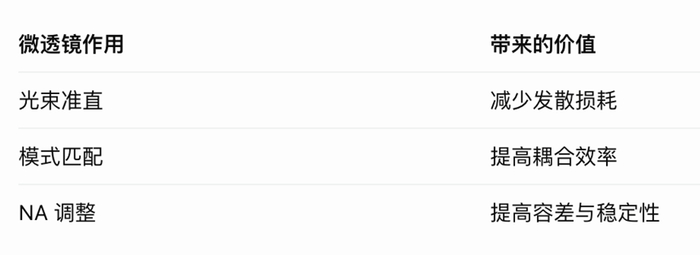

这样可以同时改善三项指标：
过去十年，行业竞争主要集中在 PIC。未来五年，一个新的竞争焦点正在出现：高精度光学封装。
原因很简单：PIC 可以流片；激光器可以买；DSP 可以设计；但 FAU + MLA + 主动对准 + 自动封装工艺，才是真正决定量产门槛的 Know-how。
尤其到了 1.6T、3.2T 时代，一颗光引擎可能包含数十甚至上百个光通道，任何一个通道出现 1 dB 的额外损耗，都会侵蚀整个链路预算，并最终反映到交换机功耗、散热和良率上。
因此，FAU 的价值早已超越一块玻璃、一排光纤。
它本质上是硅光芯片与光纤世界之间最关键的物理接口，也是 CPO 从实验室走向规模商用过程中，最重要、却最容易被忽视的核心器件。
（来源：内容来自半导体行业观察综合）
